Venttiilin levyjousi

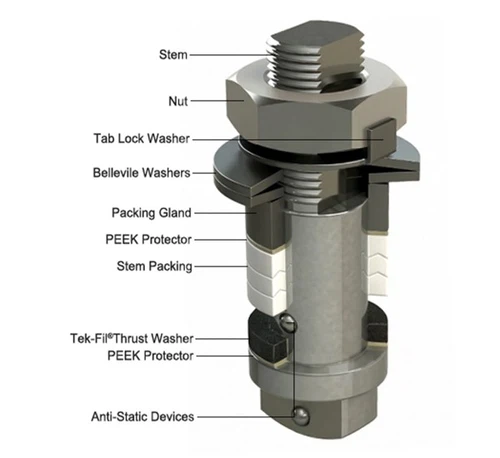

Venttiililevyjousia (Belleville-aluslevyjä) käytetään venttiilin tiivisteholkkien livekuormituksessa.

"Live kuormitus" tarkoittaa Belleville-aluslevyjen käyttöä tiivisteen kuormituksen ylläpitämiseksi.

Suurin osa venttiileistä käyttää pultteja tai pultteja kuormittamaan tiivistettä kuormittavaa tiivistettä.

Venttiilin varren pyöriessä tai liikkuessa edestakaisin lämpötilan ja paineen vaikutuksesta putkistossa, osa tiivistemateriaalista katoaa jokaisen toimenpiteen aikana.

Kun tämä tapahtuu, rauhasen seuraajan esikuormitus menetetään.

Kun esijännitys laskee tietyn kynnyksen alle, tapahtuu vuoto.

Belleville-aluslevyjen lisääminen tiivisteen seuraajaan tiivisteen vaarnamutterien alle paineen laskun kompensoimiseksi ja nastat kiinnittäminen, mikä varmistaa oikean tiivistyspaineen tiivisteessä ja estää vuodot tiivisteen läpi.

Live-kuormitusta Belleville-aluslevyillä tai levyjousilla käytetään laajalti läppäventtiileissä, näytteenottoventtiileissä, palloventtiileissä, paineventtiileissä, pyörivässä tulppaventtiilissä jne.

Heavy{0}}Duty Valve Seat Structuressa levyjousi on asennettu venttiilin istukan pidikkeeseen.

Levyjousen jatkuva elastinen voima painaa venttiilin istukan rengasta pallon pintaa vasten luoden vakaan tiivisteen.

Tämä rakenne varmistaa luokan IV tiivistyksen metallitiivistetyillä{0}}venttiileillä ja luokan V tiivistyksen pehmeällä-suljetuilla venttiileillä.

Tyypillisiä materiaaleja venttiilin tiivisteholkkien jännitteiseen kuormitukseen ovat (mutta rajoittumatta) seuraavat 51CrV4, SUS301, SUS304, SUS316, Inconel X718, Inconel X750, 17-7PH ruostumaton teräs.

Lisätietoja, mittataulukon ja luettelon saat ottamalla yhteyttä 7/24-palveluun osoitteessa Sähköpostisusie@optimum-spring.com.
